Microfone de mão (PTT) original HM-219

Manual básico de uso (impresso) em inglês

Manual de instruções em português (impresso)

Manual completo de instruções (em CD) em inglês

Fusíveis de Reserva

Cabo de alimentação

Conectores para acessórios

Foi projetado com um sistema de amostragem direta do sinal de RF, de forma que os sinais de RF são convertidos diretamente em dados. Na sequência, os sinais são processados no FPGA (Field-Programmable Gate Array - Matriz de Portas Programáveis em Campo), tornando possível a simplificação da construção dos circuitos, bem como reduzir os ruídos que possam mascarar os sinais muito débeis e frácos. O novo "IP+" proporciona a melhoria do terceiro ponto de interceptação (IP3) de forma que um sinal muito fraco possa ser ouvido, mesmo que na frequência adjacente o operador tenha um sinal muito forte interferindo. Nesse processo a conversão A/D (Analógico/Digital) é otimizada para reduzir ou mesmo eliminar a distorção dos sinais em recepção.


RF Direct Sampling
Diagrama de blocos do Sistema FPGA usado na arquitetura do IC-7300.

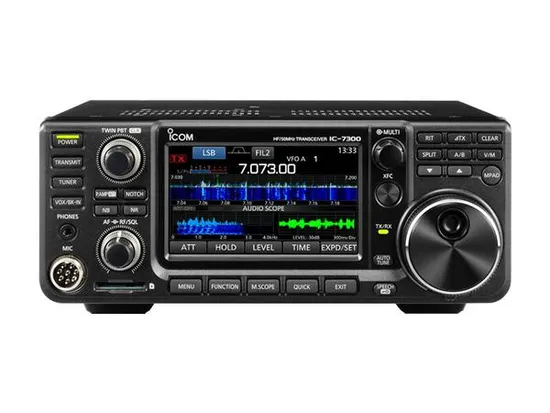

Em vez de o sistema superheteródino convencional, o IC-7300 utiliza o sistema de amostragem direta RF - uma novidade em um transceptor para uso no serviço de radioamador*. Esta tecnologia é encontrada em Rádios Definidos por Software (SDR) e outros equipamentos de rádio. Os sinais de RF são processadas principalmente através de um FPGA (Field-Programmable Gate Array), tornando possível eliminar dispositivos misturadores físicos e filtros e oferecem um escopo de espectro em tempo real de alta performance em um corpo compacto.
