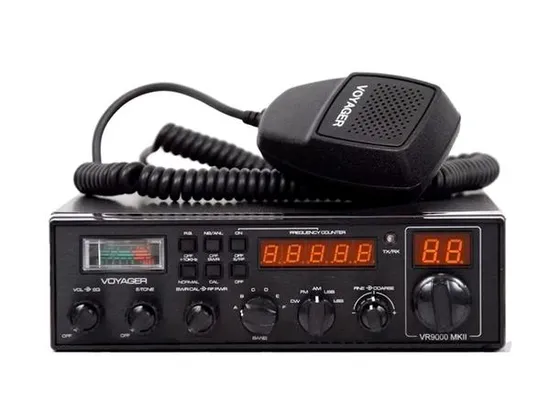

RADIO PX VOYAGER VR-9000 MKII

AM-SSB-FM-CW radio

Upper and Lower Selectable Sideband

25 watts Output Power PEP

12 watts AM/CW

Roger Beep On/Off Switch

NB/ANL On/Off Switch

5 Digits Frequency Counter

Frequency Counter On/Off Switch

+10 KHz Switch

S/SWR Meter

SWR CAL and RF PWR Switch

A through F Band Coverage Switch

Fine/Coarse Switch

Dual Echo

Canais--> 271AM,271FM,271LSB,271USB

Gama de Frequencia--> 25615 a 28315 MHZ

Frequencia de control--> Sintetizador de fase Look Loop (PLL)

Frequência de tolerância--> 0.005%

Frequência de temperatura--> 0.001%

Amplitude de temperatura de operaçâo-->-30 a -50 c

Microfone--> Dinamico Plug-in.

Voltagem de entrada-->13.8v nominal, 15.9v max., 11.7v min.

Transmitir: AM modo full, 4A

SSB 21 Watts PEP de saida, 6A

Receber: esperar 300 mA

Maxima saida de audição, 1.2A

Conector de antena-->UHF, SO239

Medidor (3 em 1)-->LLuminado, indica poder relativo de saida e Potencia de sinal recebido, e SWR

TRANSMISSOR:

Energia de saida-->AM/FM/CW 10 Watts;;SSB, 21 Watts PEP

SSB suspenção de carrier--> 55db

Banda nao desejada--> 50db

Frequência de resposta-->AM e FM :450 a 2500 HZ

Impidência de saida--> 50 ohms,desbalançada

Indicadores de saida--> o medidor mostra potencia realtiva RF de saida e SWR.

Transmissor LED fica encarando quando o transmissor esta em operação.

RECEPTOR:

Sensibilidade-->-SSB/CW:0.25µV por 10db(S N)/N maior que ½ Watts de audição de saida

-AM:1.0 µV por 10db (S N)/N a maior que ½ watt de audição de saida

-FM:1.0 µV por 20 db (S N)/N a maior que ½ watt de audição de saida

Selectividade-->AM/FM:6 db @3 KHz, 50db @9 khz

SSB/CW: 6db @2.1 KHz 60db@3.3khz

Rejeição de imagem--> Mais de 65db

Frequencia IF-->AM/FM;10.695 MHZ primero IF,455KHZ segundo IF ;;SSB/CW;10.695 MHZ

Rejeição de canal-adjacente--> 60db AM/FM&70db SSB/CW

Control Gain RF--> 45db ajustaveis para otima recepção

Contol Gain Automatico-->Mudo de menor que 10db en audição de saida para entradas de 10 a 100,000 microvolts.

sequelch--> Ajustable; no amplitude de menos de 0.5µV

ANL--> Mudavel

Bloqueio de som--> Tipo RF, efectivo en AM/FM e SSB

Amplitude de clarificação--> Fino (TX/RX)±1 KHZ

Poder de audição de saida-->4W @ 10% distorção(a uma carga de 8 ohms)

Frequencia de RX--> 300 a 2800 HZ

Autofalante interno--> 8ohms , redondo

Autofalante Externo--> 8ohms desactive falante interno quando liga(Nao inclui)
