Configuração SDR Híbrida

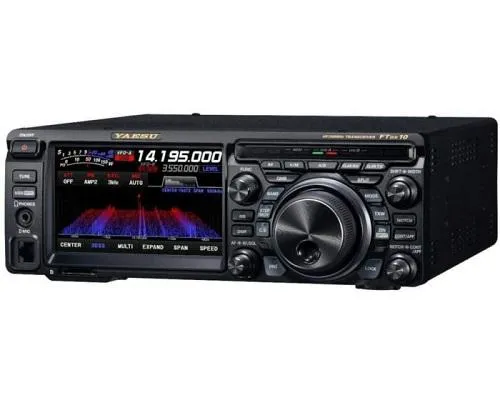

Como a série FTDX101, o novo FTDX10 utiliza a configuração Yaesu Hybrid SDR - Narrow Band SDR e Direct Sampling SDR. O receptor SDR de banda estreita enfatiza o excelente desempenho do receptor, enquanto o SDR de amostragem direta fornece um escopo de espectro em tempo real de processamento digital.

SDR de banda estreita com 3 tipos de filtros de cobertura e características de recepção multissinais fenomenais

Como a série FTDX101, foi adotada a configuração do receptor do tipo Down Conversion com o primeiro IF em 9MHz. Torna possível incorporar excelentes filtros de cobertura de cristal de largura de banda estreita que possuem o fator de forma de “borda de penhasco” agudo desejado. Graças ao SDR de banda estreita com a configuração de circuito mais recente, incluindo filtros de cobertura de 500 Hz, 3 kHz e 12 kHz e oscilador de baixo ruído, o RMDR (intervalo dinâmico de mixagem recíproca) atinge 116 dB ou mais, o BDR próximo (intervalo dinâmico de bloqueio) atinge 141 dB ou mais e 3o IMDR (Intermodulation Dynamic Range de terceira ordem) atinge 109dB ou mais na banda de 14MHz na separação de 2kHz.

250 MHz HRDDS (sintetizador digital direto de alta resolução) oferece recepção silenciosa e clara

O circuito local do novo FTDX10 usa o método 250 MHz HRDDS igual ao da série FTDX101. Graças às suas características que melhoram a relação C / N (portadora para ruído) e à seleção cuidadosa de componentes no projeto, a característica de ruído de fase do sinal local atinge um valor excelente de -145dB ou menos em 14MHz com separação de 2kHz.

3DSS (fluxo de espectro tridimensional) no monitor TFT colorido de 5 polegadas com funcionalidade de painel de toque

O painel colorido de 5 polegadas mostra o monitor 3DSS. Ao tocar no visor de frequência, o teclado numérico é exibido e a banda ativa e o ajuste de frequência podem ser definidos por entrada direta. A configuração e o ajuste da frequência também podem ser executados girando o dial MAIN ou tocando no visor do osciloscópio. Semelhante à série FTDX101, o display MULTI, display de status de operação RX, modos Center, FIX e Cursor estão disponíveis.

Painel Frontal Projetado para Eficiência Operacional Superior

MPVD (Multi-Purpose VFO Outer Dial), é um grande anel multifuncional ao redor do lado externo do VFO dial que permite o controle do Clarificador, C / S (função de seleção personalizada) e chamada de canais de memória .

Operação remota com unidade LAN opcional (SCU-LAN10) A

operação remota do transceptor é possível com o software opcional de controle remoto de rede SCU-LAN10 e SCU-LAN10. Além de controlar as operações básicas do transceptor, os monitores de osciloscópio versáteis permitem operações sofisticadas, como o monitoramento das condições de banda em um grande monitor em um local longe da cabana de radioamador por conexão a uma rede LAN doméstica.

Os recursos do novo FTDX10 incluem:

15 filtros passa-banda separados
Rejeição QRM eficaz com o IF DSP (IF SHIFT / WIDTH, IF NOTCH DNF, DNR, COUNTOUR) Amplificador final de alta qualidade e superestável utilizando o novo dissipador de calor de alumínio push-pull MOSFET RD70HUP2 com ventilador de resfriamento de fluxo axial de baixo ruído de 80 mm
Sintonizador de antena automático de alta velocidade com uma grande capacidade de memória de 100 canais
Monitor de transmissão RF e AF
Amplificador de microfone com equalizador paramétrico de três estágios (modo SSB / AM)
QMB (banco de memória rápida)
Função Band Stack
Alto-falante opcional - SP-30 projetado para o novo FTDX10
Filtro de cobertura opcional (300 Hz) - XF-130CN disponível
